En bref — Distribuer proprement un signal vidéo, c'est choisir le bon format (SDI pour la distance et la robustesse, HDMI pour le proche et le grand public), convertir aux interfaces sans perte ni latence ajoutée, et multiplier le signal avec des distributeurs (DA) plutôt qu'en chaînant les écrans. À l'ère du 12G-SDI et de la 4K, les longueurs de câble et l'embedding audio deviennent des points de vigilance critiques. Une chaîne de distribution bien pensée se voit à une chose : elle ne se remarque pas.
Un signal vidéo voyage rarement en ligne droite d'une caméra à un écran. Entre la source et la destination, il faut souvent changer d'interface, l'envoyer à plusieurs endroits, traverser de longues distances et conserver l'audio synchronisé. C'est le rôle des convertisseurs et des distributeurs : des boîtiers discrets, mais dont dépend toute la fiabilité d'une installation. Mal choisis ou mal câblés, ils introduisent de la latence, des pertes ou des décrochages. Bien dimensionnés, ils sont invisibles. Voici comment raisonner.
SDI ou HDMI : quelles différences pratiques ?
Le SDI est fait pour le professionnel et la distance, le HDMI pour le proche et le grand public. Le SDI (Serial Digital Interface) circule sur câble coaxial 75 ohms avec connecteur BNC verrouillable, supporte de grandes longueurs et embarque l'audio dans le flux vidéo. Le HDMI, plus répandu sur les ordinateurs et lecteurs, offre une connectique non verrouillée, sensible à l'arrachement, et perd en fiabilité au-delà de quelques mètres. En production, on convertit donc fréquemment le HDMI d'une source (laptop, console) vers du SDI pour le distribuer, puis on reconvertit en HDMI à l'arrivée si l'écran l'exige.
- SDI : coaxial BNC verrouillé, longues distances, audio embarqué, robuste.
- HDMI : connecteur fragile, distance limitée, omniprésent côté sources informatiques.
- En pratique : convertir vers SDI pour transporter, reconvertir en HDMI à l'arrivée.
Le matériel correspondant figure dans la catégorie vidéo de notre catalogue.
Quelles longueurs de câble selon le débit ?
Plus le débit monte, plus la longueur exploitable diminue. Le SDI existe en plusieurs paliers : le 3G-SDI (Full HD 1080p) tolère de grandes longueurs ; le 6G-SDI et surtout le 12G-SDI (nécessaire à la 4K en flux unique) sont nettement plus sensibles à la qualité et à la longueur du câble. Un câble inadapté ou trop long provoque des erreurs et des décrochages. La règle pratique : utiliser des câbles certifiés pour le débit visé, garder des marges, et au-delà des distances raisonnables, passer par de la fibre optique ou des extendeurs plutôt que de pousser le coaxial à sa limite.
- Identifier le débit nécessaire (3G, 6G ou 12G selon la résolution).
- Choisir un câble certifié pour ce débit, avec marge de longueur.
- Au-delà des distances sûres, basculer sur fibre ou extendeur.
- Tester la liaison complète avant exploitation.
Pour dimensionner ces choix, nos calculateurs audiovisuels aident à estimer débits et distances.
À quoi sert un convertisseur, et lequel choisir ?
Un convertisseur traduit un signal d'une interface vers une autre sans le dégrader. Le besoin le plus courant est la conversion HDMI vers SDI (et inversement), pour intégrer une source grand public dans une chaîne professionnelle ou alimenter un écran HDMI depuis une régie SDI. Un bon convertisseur ajoute une latence négligeable, gère le débit voulu (jusqu'au 12G pour la 4K) et préserve l'audio embarqué. On le choisit selon le sens de conversion, la résolution maximale et la nécessité ou non de re-synchroniser le signal (reclocking).
Pour la 4K, nous déployons par exemple le convertisseur Blackmagic HDMI-SDI 12G, qui couvre les résolutions jusqu'à l'Ultra HD sur une seule liaison.

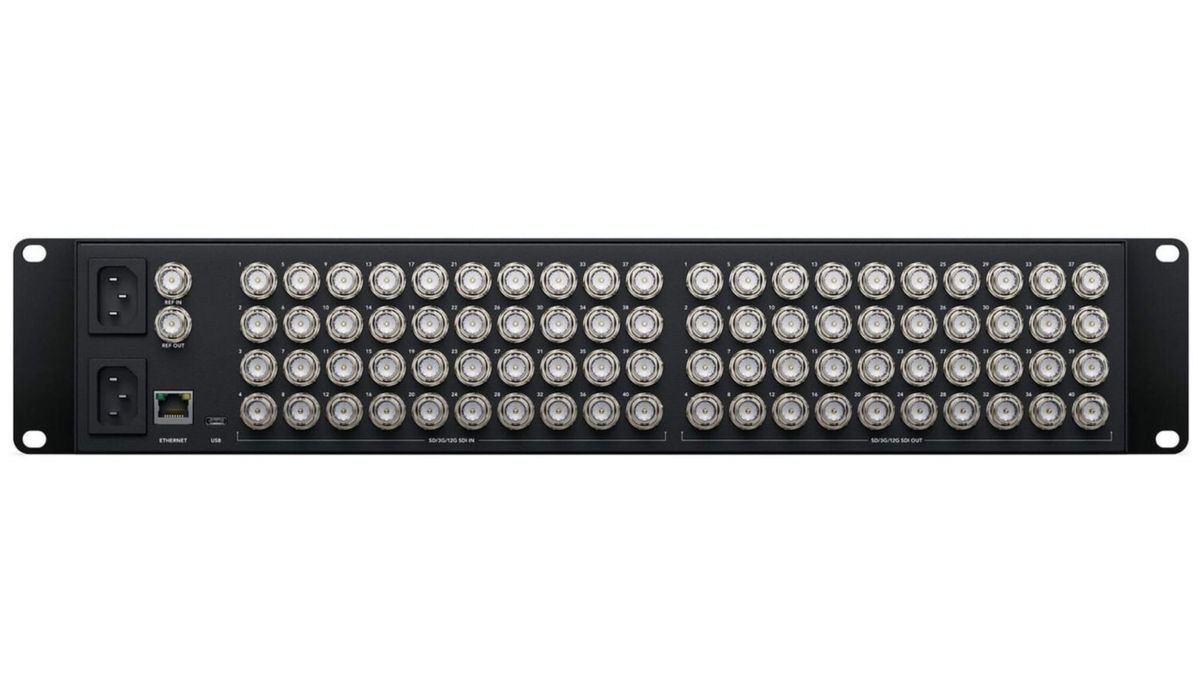

Comment distribuer un signal vers plusieurs écrans ?
Avec un distributeur (DA, distribution amplifier) qui régénère le signal vers plusieurs sorties. Chaîner les écrans en série (sortie de l'un vers entrée du suivant) fonctionne sur deux ou trois maillons mais devient fragile : une panne en milieu de chaîne coupe tout l'aval. Le distributeur prend une entrée et la duplique sur plusieurs sorties amplifiées, chacune recevant un signal propre et régénéré. C'est la solution propre dès qu'il faut alimenter plusieurs moniteurs, un retour scène, un enregistreur et une diffusion simultanément.
- Distributeur (DA) : une entrée, plusieurs sorties régénérées, indépendantes.
- Chaînage (loop) : acceptable sur peu de maillons, fragile au-delà.
- Avantage DA : une panne sur une sortie n'affecte pas les autres.
L'ensemble de ces boîtiers se trouve dans le catalogue de location de matériel.
Comment gérer l'audio embarqué (embedding) ?
En sachant à chaque étape si l'audio voyage dans le flux vidéo ou séparément. Le SDI peut transporter plusieurs canaux audio embarqués (embedding) dans le même câble que la vidéo, ce qui simplifie le câblage. Mais lors des conversions, il faut vérifier que l'audio est bien préservé ou correctement désembarqué (de-embedding) vers la console son si nécessaire. Une erreur fréquente consiste à perdre l'audio lors d'une conversion HDMI-SDI mal configurée, ou à conserver un audio embarqué qui crée un doublon avec le son de salle. La synchronisation labiale (lip-sync) se vérifie systématiquement en fin de chaîne.
Comment éviter la latence et les pertes de signal ?
En limitant le nombre de conversions et en testant la chaîne complète avant l'événement. Chaque boîtier de conversion ajoute potentiellement un peu de traitement ; multiplier les étapes inutiles cumule de la latence et des points de panne. On conçoit donc la chaîne la plus directe possible, on choisit des équipements à faible latence, on sécurise les connecteurs, et surtout on teste le parcours complet du signal de la source à la destination finale avant l'ouverture. Découvrir cette exigence de fiabilité, c'est l'esprit que nous portons sur la page d'accueil Eyeshot.
Sources
- SMPTE — Normes SDI (ST 259, ST 292, ST 2082)
- HDMI Forum — Spécifications HDMI
- Blackmagic Design — Convertisseurs vidéo
Questions fréquentes
Un seul câble SDI peut-il transporter de la 4K ?
Oui, en 12G-SDI un seul câble transporte un flux 4K Ultra HD, à condition d'utiliser un câble certifié 12G et de respecter les longueurs maximales. En 3G ou 6G, la 4K nécessite plusieurs liaisons combinées.
Faut-il toujours convertir le HDMI d'un ordinateur en SDI ?
Pas si l'écran est proche et accepte le HDMI directement. Mais dès que la distance dépasse quelques mètres ou qu'il faut distribuer le signal à plusieurs destinations, passer en SDI fiabilise considérablement la liaison.
Un convertisseur introduit-il de la latence ?
Un bon convertisseur ajoute une latence négligeable, de l'ordre de quelques images au plus. Le problème vient surtout de l'accumulation de conversions successives ; on conçoit donc la chaîne pour minimiser le nombre d'étapes.
Comment alimenter dix écrans depuis une seule source ?
Avec un ou plusieurs distributeurs (DA) en cascade contrôlée, qui régénèrent le signal sur autant de sorties que nécessaire. C'est plus fiable que de chaîner les écrans en série, où une panne intermédiaire couperait tout l'aval.
