Calculez en ligne la taille d’un mur LED, sa résolution, le nombre de dalles, les sorties processeur, la consommation électrique et le poids de la structure. La méthode de calcul, le choix du pixel pitch et la distance de vision sont détaillés sous l’outil.
Calculateur de mur LED : taille, résolution et distance de vision
Le calculateur de mur LED permet de déterminer précisément la taille d’un écran LED, la distance de vision optimale et le nombre de modules nécessaires pour votre installation. Que ce soit pour un événement, une scène, une conférence ou une installation fixe, cet outil vous aide à dimensionner un mur LED professionnel en fonction du pixel pitch, de la distance de vision et des contraintes techniques.
Comment calculer la taille d’un mur LED ?
La taille d’un mur LED se calcule en fonction du nombre de modules LED utilisés et de leurs dimensions.
Un mur LED est composé de panneaux assemblés. Par exemple, avec des modules de 500 × 500 mm :
- 10 modules en largeur = 5 mètres
- 6 modules en hauteur = 3 mètres
- Surface totale = 5 m × 3 m
Ce principe permet d’adapter précisément un écran LED à n’importe quel espace.
Comment calculer la distance de vision d’un mur LED ?
La distance de vision d’un écran LED dépend principalement du pixel pitch (espacement entre les pixels).
- P2.5 → distance idéale ≈ 2,5 m
- P3.9 → distance idéale ≈ 4 m
- P6 → distance idéale ≈ 6 m
Plus le pixel pitch est faible, plus la distance de vision peut être courte avec une image nette.
Calcul mur LED : taille idéale selon la distance
La taille d’un écran LED doit être adaptée à la distance des spectateurs. Plus le public est éloigné, plus le mur LED doit être grand pour garantir une bonne lisibilité.
- Moins de 7 m : pitch fin (P1.5 à P2.6)
- 7 à 15 m : pitch intermédiaire (P2.6 à P3.9)
- Plus de 15 m : pitch large (P4 et +)
Ce dimensionnement est essentiel pour éviter la pixelisation et garantir une expérience visuelle optimale.
Tableau de calcul mur LED (exemple)
| Pixel Pitch | Distance minimale | Usage recommandé |
|---|---|---|
| P2.5 | 2,5 m | Salle de réunion / showroom |
| P3.9 | 4 m | Conférence / événement |
| P6 | 6 m | Scène / extérieur |
Pourquoi utiliser un calculateur de mur LED ?
- Calculer la taille d’écran LED idéale
- Déterminer la distance de vision optimale
- Choisir le bon pixel pitch
- Optimiser la qualité d’affichage
- Adapter le mur LED à un événement ou une salle
Optimiser votre écran LED professionnel
- Résolution du contenu (Full HD, 4K)
- Luminosité (nits)
- Utilisation intérieure ou extérieure
- Format d’image (16:9, panoramique)
- Contraintes d’installation (structure, hauteur)

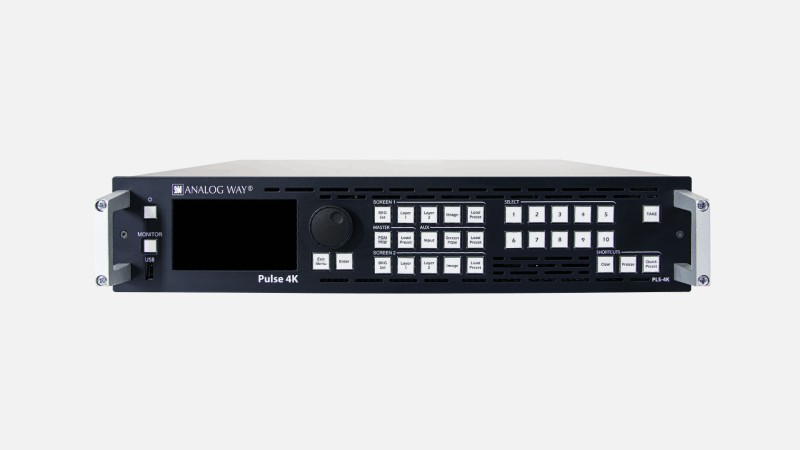

Un mur LED ne fonctionne jamais seul : il lui faut un processeur capable de découper l’image sur les dalles et d’accepter les sources de l’événement. Ce rôle est tenu, sur nos dispositifs, par un Analog Way Pulse 4K ou un Aquilon Cmini, que nous comparons dans notre guide des mélangeurs vidéo pour le multicaméra et le live. Dalles, processeurs, moniteurs de contrôle et structures figurent dans notre catalogue de location vidéo.
FAQ – Calculateur mur LED
Comment calculer la taille d’un mur LED ?
La taille d’un mur LED se calcule en multipliant la taille d’un module par le nombre de modules en largeur et en hauteur.
Quelle distance pour un mur LED ?
La distance dépend du pixel pitch. En règle générale, elle correspond au pitch en millimètres converti en mètres (ex : P3 = 3 mètres).
Quel pixel pitch choisir ?
Un pitch fin (P1 à P2.5) est adapté aux courtes distances, tandis qu’un pitch plus élevé (P3 à P6+) convient aux grandes distances.
Comment dimensionner un écran LED pour un événement ?
Il faut prendre en compte la distance du public, la taille de la scène, le contenu affiché et le pixel pitch pour garantir une visibilité optimale.
Besoin d'un devis audiovisuel pour votre événement ?
Ce qui entoure un mur LED, dans notre catalogue
Aller plus loin
Le processeur, la structure et les moniteurs de contrôle d’un mur LED se louent dans notre catalogue vidéo et notre catalogue structure. Pour un dispositif complet, le kit type d’une plénière de 300 personnes décrit poste par poste ce qui part du camion.
